非常高興又一次參加電源網的大活動，一關注很久【我是工程師第二季】
本帖要帶來的是一款自主原創設計的大功率可調實驗電源
如題本做品是采用的雙管正激結構，這種結構適合做這種大功率場合，其實我從學習開關電源設計的時候就接觸這個拓撲了，做了好幾款大功率電源都是采用的這種結構，性能很出色，為什么我對這種結構這么情有獨鐘呢，那就是結構簡單，性能可靠。在本帖中主要以本作品為例，分享一下設計中的過程、經驗。 如分析的不得到位請各位理解，指正
下面介紹一下本作品的一些參數：
名稱：大功率可調電源 (實驗室的好幫手)
輸入電壓：220V
輸出電壓范圍：0-50V
輸出電流范圍：0-50A
功率：1000W
目前這個是第二個版本，性能方面已經達到設計的要求了，只可惜飛了幾只器件不夠美觀，沒關系啦，我的第三版PCB已經發往打樣了，所以本帖會以第三版著重講解，分析。
起初設計這個可調電源的用途就是當做實驗電源，方便各種電路板調試，說實話搞逆變器開發的必須要一臺大功率的電源， 通常就是直接用幾個大電瓶，串聯或者并聯來滿足，但是電流不可調 接上上去總感覺怕怕的 ，正的去買一臺大功率可調電源價格往往比較高 所以我決定自己設計一個來滿足各種調試的要求，用起來得心應手。
設計過程：
確定拓撲之后就是幾個比較重要的地方需要設計，考慮的了
輔助電源經驗 ：之前做過的兩版都是遇到同樣的問題，輔助電源工作穩定，工作在非連續狀態，此時發出的干擾足以影響你的電流電壓環不正常工作，震蕩，變壓器嘯叫
上傳幾張各個版本的電源
這是第一版大功率可調， 問題為沒有輔助電源供電，直接利用變壓器的輔助繞組，這樣沒辦法輸出低電壓 第一個失敗品 2015年10月分做的
第二個版本 在上一般的基礎上增加一個TNY276 的輔助電源，改進了環路，但是這個輔助電源工作的實在讓我很傷心，占空比很小，波形不連續， 各種變壓器重繞都沒辦法解決，這樣一來輔助電源發出的干擾很大， 使得電源上到300W時環路嚴重震蕩。 最后放棄 2015 11月 30

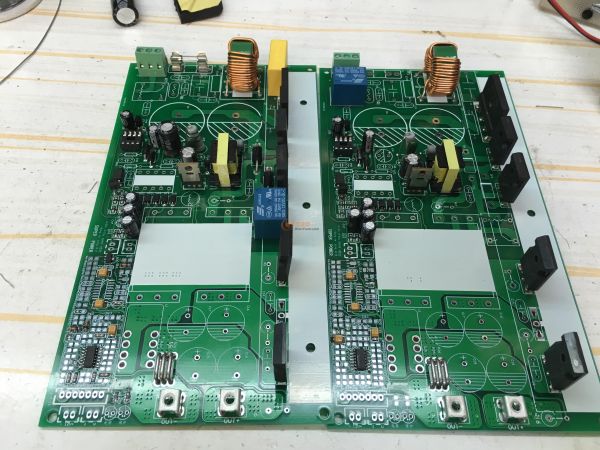

這是第4個版本 因為在第三個版本稍加改進而來，所以第三版我就不貼出來了，主要由單面板變成了雙面，主控變成了貼片，因此節約了很大部分PCB面積，整個電源緊湊了不少，第三個版本也就是第一帖實物的那張照片，第四版還在打樣的路上......主要要是上電緩沖改成了繼電器延時吸合，和一個短路保護。2016年 3月23
今天跟大家分享了我做這個電源的經歷，電源之路 真是崎嶇坎坷 傷透腦筋。其實做了這么多版并不是給別人做的什么項目，主要是一個興趣，決定做的事就一定給做好。也希望大家支持我， 之后慢慢更新....
這個繼電器根據輸出的電壓來確定狀態，高于25V吸合，低于20V釋放
別人五一到處玩去了，反正沒什么好玩的，我就趁放假來更新下帖子吧
繼續裝機：
裝的差不多咯，上個電試一下， 不過測試新機這個過程一定要謹慎的了，并不是一下就接個220V進去了
下面我來分享一下這個測試的過程吧：
首先用實驗電源調個50V（直流電源一樣咯，反正經過橋整的）的樣子，電流調小點1A一下吧，上電之后 ---輔助電源沒有啟動，根據之前的經驗，這個VIPer12a這個輔助電源應該啟動才對。---斷電檢查一下。。。。 發現問題了，電源IC VCC的電容接反了，啟動電壓建立不起來，感覺不是很舒服了，我有種感覺就是，每做一個東西第一次上電如果比較順利啟動，那意味這個作品必定整個調試過程比較順利了
，感覺 感覺。 趕緊吧電容位置換過來。。再次上電，，，，不經意間電源指示燈亮了

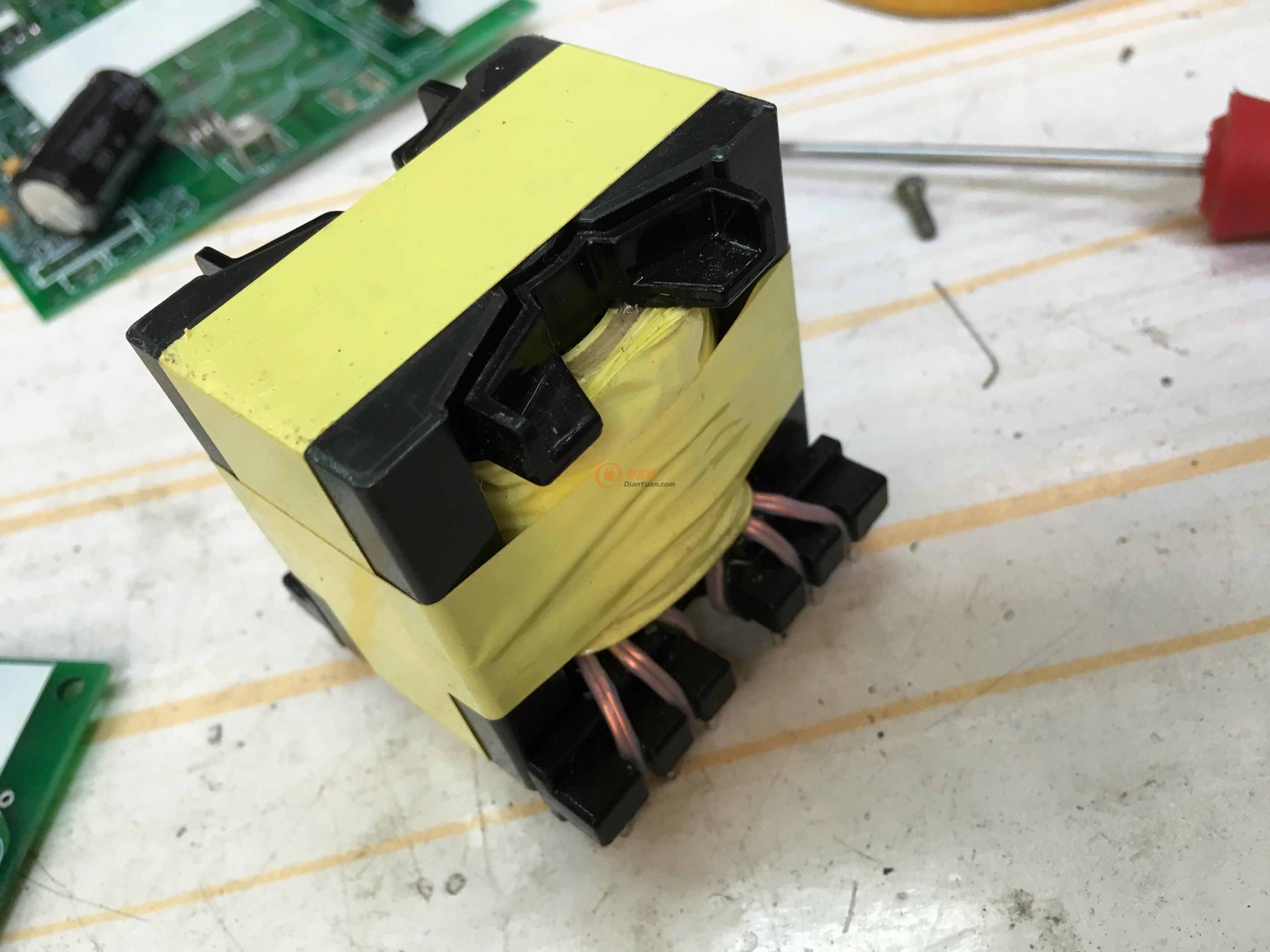

好了，還算問題不大，，接著用表測輔助電壓的值正常不，畢竟輔助電源變壓器是后來繞的，，+13.5 -13.6 +13.4, 三路電壓勻為正常，穩定，用示波器看了下VIPer12A的波形， 占空比放得比較大，因為輸入電壓比較低，但是比較穩定， 可以了。。。接著就看TL494的工作情況， 測了下9腳驅動腳的波形 ，只見早已發波，但是頻率不對，100K 發現是5腳電容又裝錯了，
感覺后面還有大事發生啊~~ 換回102后正常了接著測量MOS G S的驅動波形：
，
測上管，下管，勻為同樣波形，這又接近一步了，驅動是沒有問題的 ，馬上聯想到，既然已經發波，那么后級一定有電壓了，滿占空比得時候，后級正常的話輸出電壓在14V左右，馬上用萬用表測后面輸出電壓------只見只有6.幾V 奇怪了。。滿占空比，根據經驗不是這樣吧-----只聽見碰的一下、、、
噢~NO !嚇死 baobao了，放了個沖天炮。。一臉的電解液呀。。。
電容又裝反了，應了剛才的預感，大事件。這個經歷告訴我，一定要心細，不毛糙。
好吧，既然這樣了，換個電容，接著測試吧，，但是時刻提醒自己，要細致認真
換好電容，用稀釋劑洗一下PCB 上點之后就直接進入電壓環路，9.7V 波形很穩定， 接著調節一下電位器，直接電壓跟著改變了
最低電壓差不多0.11v 還可以再低，不過已經失去意義了吧 ，因為輸入電壓只有40幾V，所以輸出的最高也就14V的樣子， 電壓正常了，環路穩定
那么就要帶點負載測試下電流吧
這是引出兩條比較長的線短路輸出端，再調節電流電位器，只見電流表平滑走來走去，，還算比較順利~~
最低電流在0.2A左右， 現在最大到30A占空比就滿了， 上高壓應該就正常了... 30A不敢長時間了， 都沒裝散熱器了。。 10幾秒就感覺管子發熱了。。
好了，到這一步就差不多說明PCB線路沒問題了---期待上高壓吧..
漂亮極了

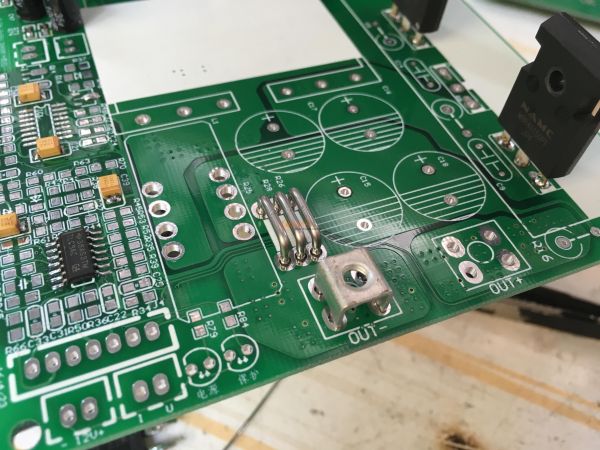

3根5mR的康銅絲做電流采樣，前級是不采電流的。 一個7P的端子是調節電壓，電流， ADC-I ADI-U 還有 VREF+5V +12V ， 單獨兩個2P端子就是接數字表頭。
