搞定燈具溫升測試，看這篇文章足夠了

大家好，我是磚一。

最近在做溫升測試SOP，寫了一個流程圖，這里跟大家分享一下，順便幫我復盤一下測試步驟。

一、明確溫升測試需求及條件

同結構工程師，電源工程師，電子工程師，光學工程師確定測試點分布與實驗條件

1.1 確定測試點

1，電子件（電子元器件）

2，光學件（LED燈珠，光源PCB板）

3，結構件（電源盒，燈頭）

4，環境溫度，箱內溫度

1.2 確定實驗條件

1，測試電壓有：120V/277V/347V/220V，溫升室電源支持277V

2，是否加調光器（支持TRIAC調光的燈具測溫升時需連接TRIAC調光器并將功率調成最大）

3，是否加隔熱棉

4，是否需要灌封膠

二、檢查事項和布測試點

1，檢查待測樣品完整性（例如點亮，功率色溫正常，彈簧能正常裝進相應尺寸的安裝木板）；

2，檢查熱電偶線是否完好。

2.1 打開測溫軟件

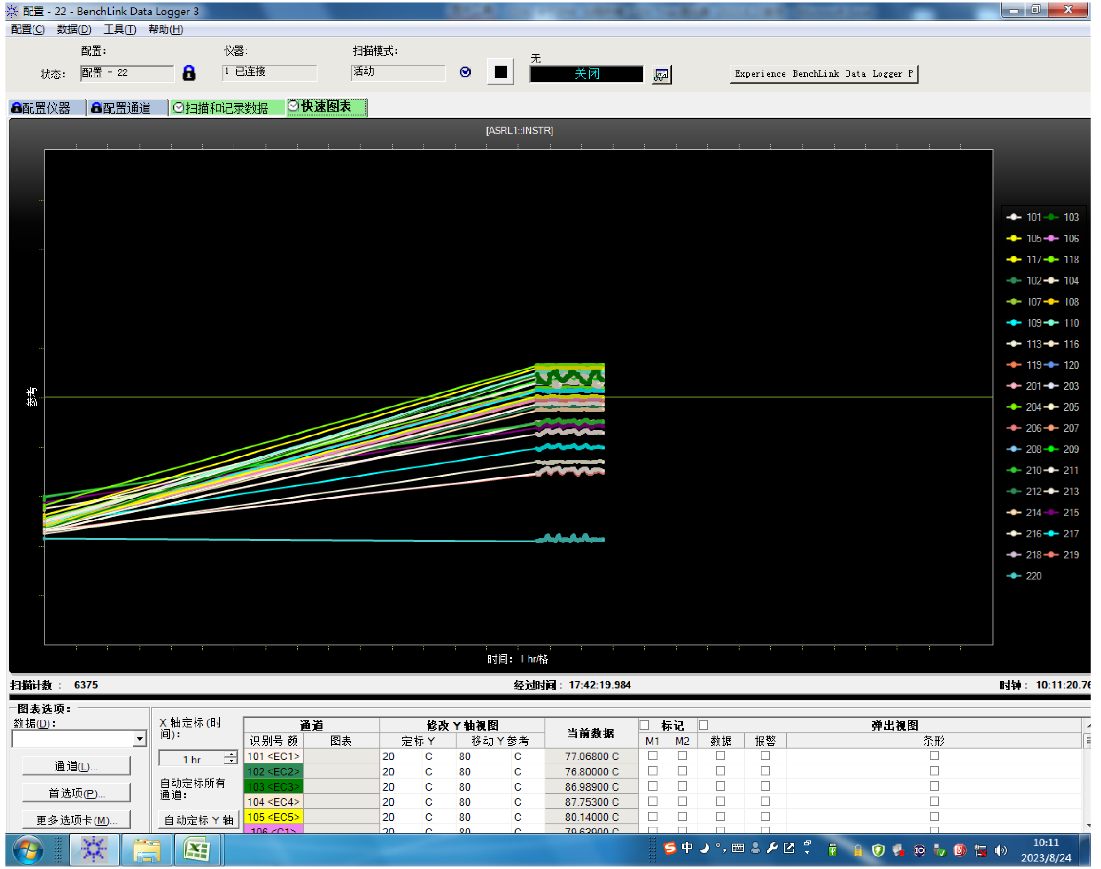

以市面上用的比較廣泛的數據采集軟件Agilent Benchlink Data Logger 3為例，雙擊打開如下圖所示軟件

2.2 左鍵點擊配置通道，點+號展開所有溫升通道

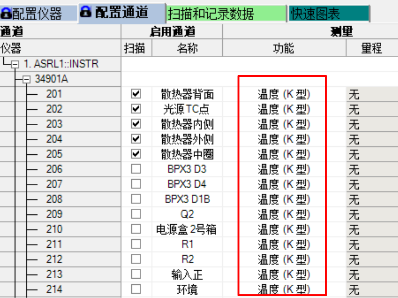

2.3 選擇所用通道，在功能列選擇溫度（K型），因為我們使用的是K型熱電偶，該熱電偶線可以測量0-200℃，不可測零下。

2.4 左鍵點擊掃描和記錄數據，點擊綠色三角形，進行下載所用通道配置。

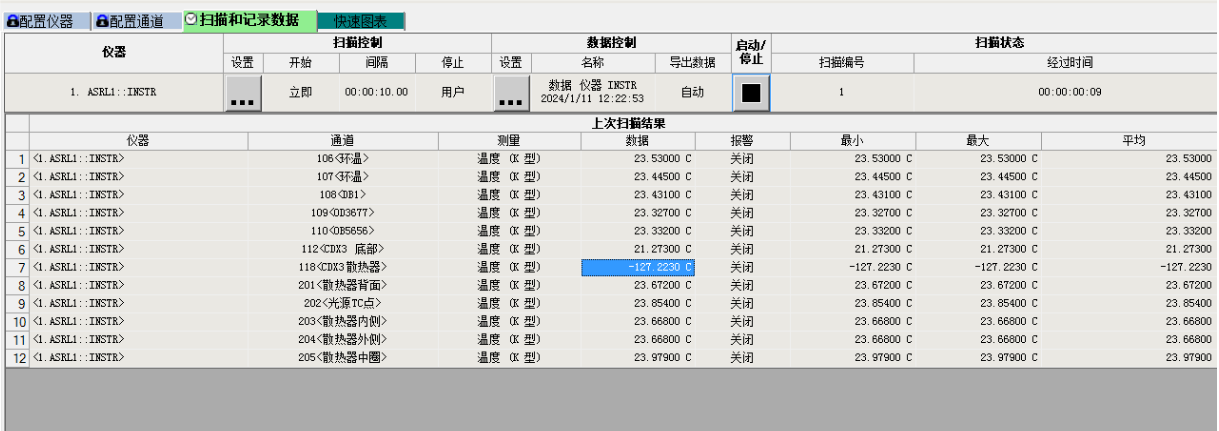

2.5 檢查所選通道溫度是否在25±3℃以內，如果顯示負數或者幾千的溫度，則可以判定該通道已經損壞，需要修復。

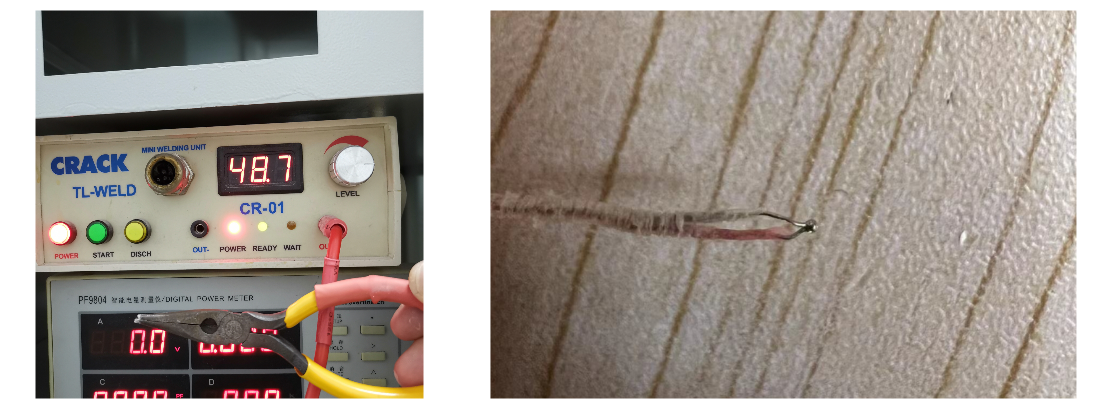

如果熱電偶線已經分叉，可以使用點焊機焊接，首先熱電偶線測試端剝線長度應小于3mm，禁止過長，利用點焊機上的斜口鉗夾住兩根線的金屬部分，接觸碰焊機后焊接在一起。點焊機如左圖所示，焊接成功的線如右圖所示。

焊接結束后觀察，該熱電偶線前需檢查溫度巡檢儀對應通道顯示數據是否正常，觀看溫度是否在25±3℃即可

判定方法：用手指捏住，正常體溫是36℃，可以明顯看到溫度在36℃左右，即可判斷通道正常。

3，如何布測試點

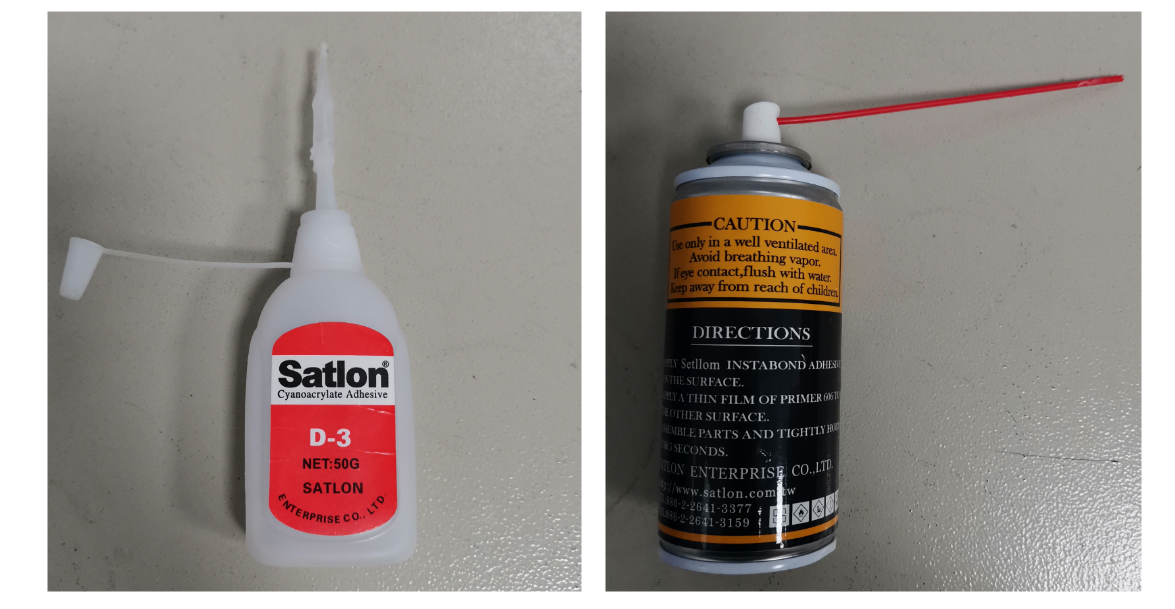

3.1 使用熱電偶測溫膠（圖1）將熱電偶線測試端緊密粘在測試點表面，噴上速凝劑（圖2）固定測試點。

3.2 元器件上測試點粘的位置應選取最接近周圍熱源的一點，對于變壓器，一般需剝開絕緣膠布，將測試點直接粘在線包與磁芯上測試，對于金屬基板，一般需刮掉該點阻焊層，刮掉的面積約1mm²至2mm²之間，測試點布完，拍下照片，方便做溫升報告。

三、燈具安裝

1，布置熱電偶線后，將測試對象依照要求安裝在熱隔離箱，恒溫箱，防風木箱等設備內，不同燈具的安裝方法應盡可能與實際使用環境相同，例如E-series筒燈需要將燈具裝入防火桶之后再放入防風木箱，并覆蓋隔熱棉。燈具安裝完成后按照下圖所示，加上螺絲釘固定住即可。2，如果是切相調光機種（可控硅調光）的燈具測溫升時需連接Triac調光器并將功率調成最大，因為帶調光器溫度會更高，如果接之后功率要比不接調光器要小，需要更換調光器。3，環境溫度測量點設置在與測試對象等高，距離測試對象30cm處，測試環境溫度的熱電偶線測試端應懸空，禁止靠近其他物品，可以用紙膠帶粘在溫升箱或者鐵架上。4 UL1598規定溫升要求穩定運行7.5h或者連續運行3h且間隔15分鐘的三個連續讀數彼此之間的溫度都在1℃以內，并且沒有上升。

四、測試數據和圖片的收集

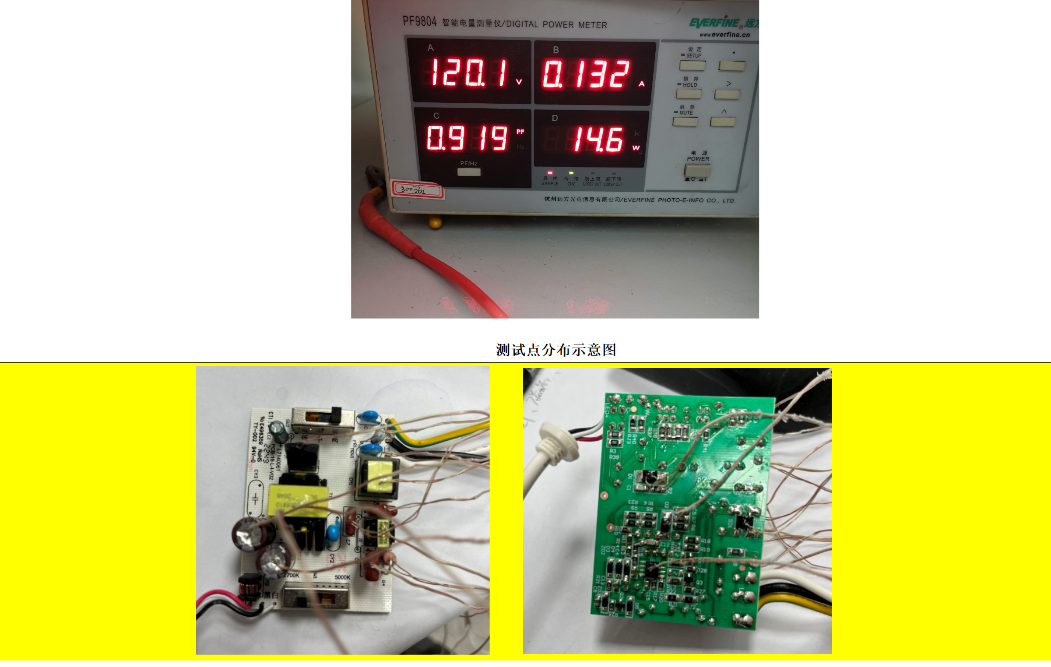

4.1 1）正式點溫升時需要拍下起始起始輸入電壓、頻率、起始輸入電流、起始輸入PF、起始輸入功率，如下圖1；待溫升測試進行8h后，拍照記錄結束時，拍下結束輸入電壓、頻率、結束輸入電流、結束輸入PF、結束輸入功率；

2）測試點圖片拍照，如圖2；

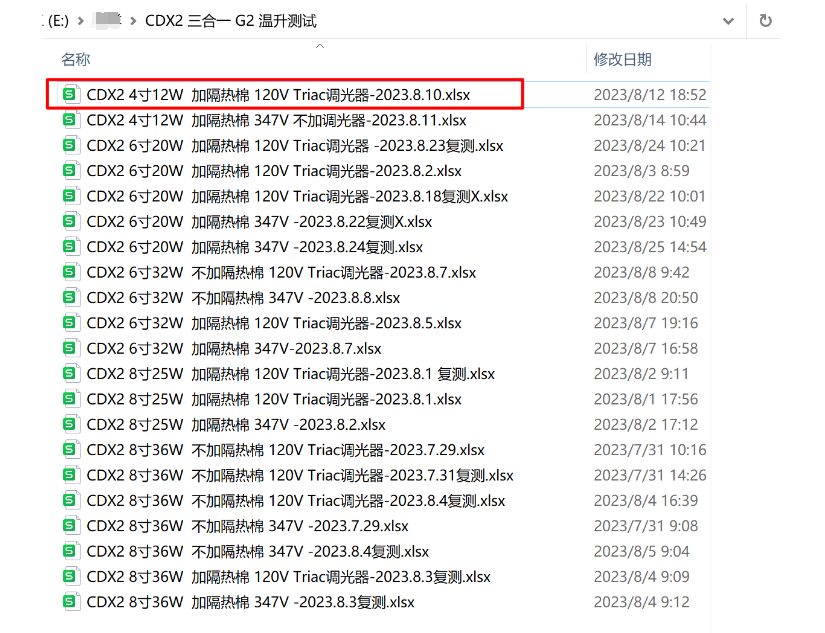

4.2 首先在桌面-XX部溫升測試數據文件夾，新建一個自己的名字文件夾，復制一份桌面上最新溫升測試報告，可以把EXCEL文件名稱改成項目名稱，如XXX 4寸12W 加隔熱棉 120V Triac調光器-2023.8.10 ；

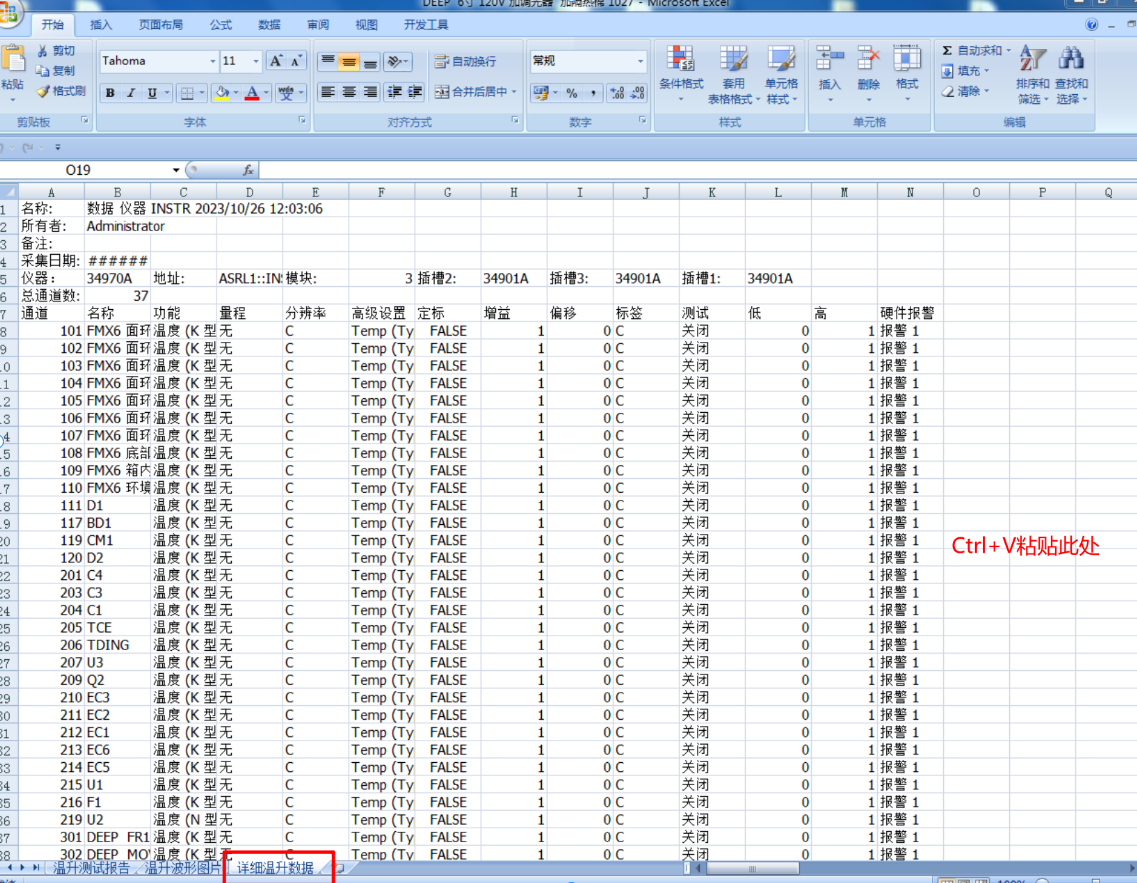

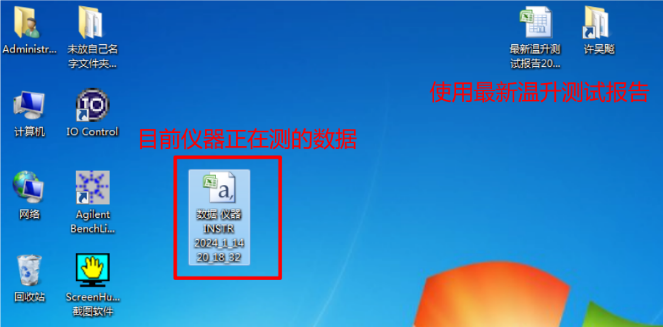

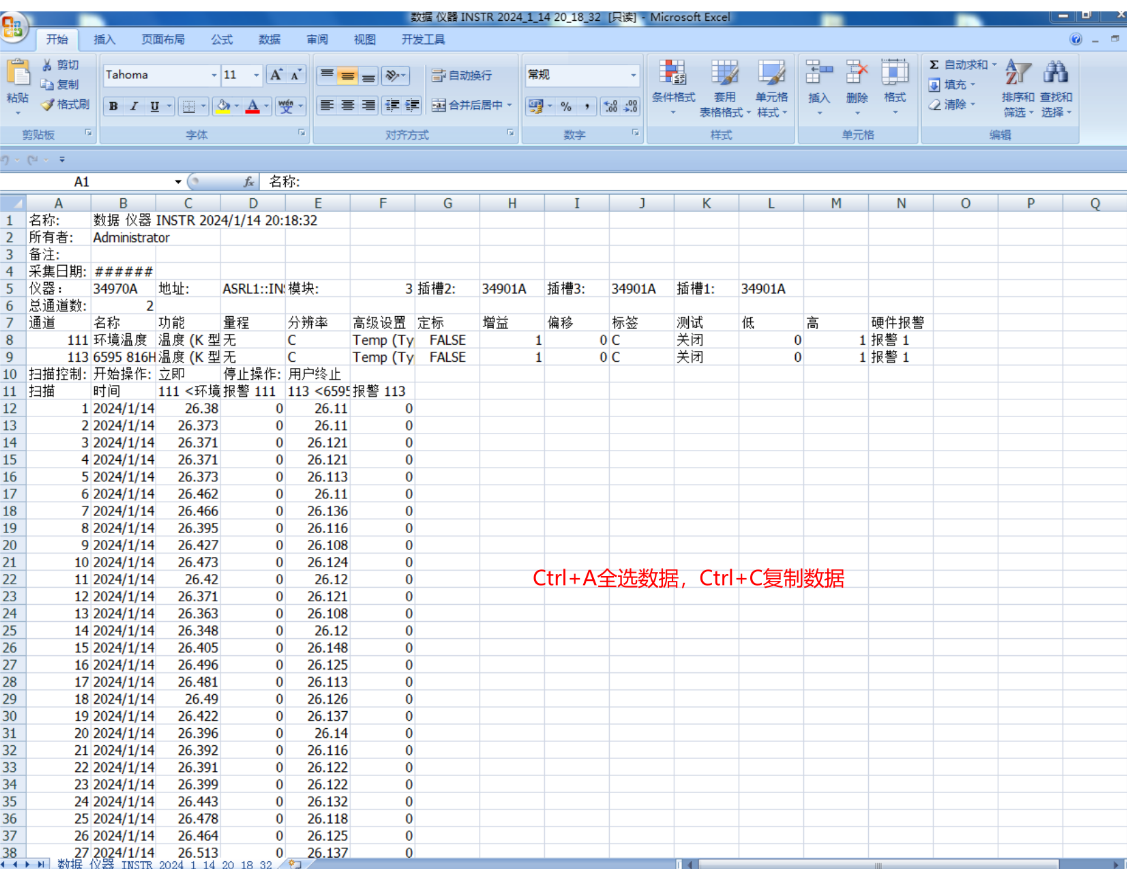

4.3 “詳細溫升數據“工作表的填寫回到桌面，找到Excel表名為數據儀器***，根據啟動溫升儀器的測試時間打開文件，如果顯示只讀，那么就是表示現在的溫升數據正在測試中。打開數據后，Ctrl+A選擇所有數據，Ctrl+C復制所有數據，打開剛剛命名的Excel表，在工作表-詳細溫升測試數據，Ctrl+V粘貼即可。
