今天我們分享一下，DC-DC電路設計中的自舉電路，為什么需要自舉電路？是不是所有DC-DC都需要自舉電路？我們帶著疑問來進行今天的學習：
我們先來看看他的電路：

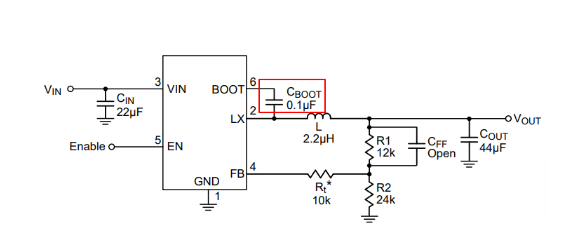

1. 外部電路：
DC-DC自舉電路在IC外圍來看只有一個自舉電容。

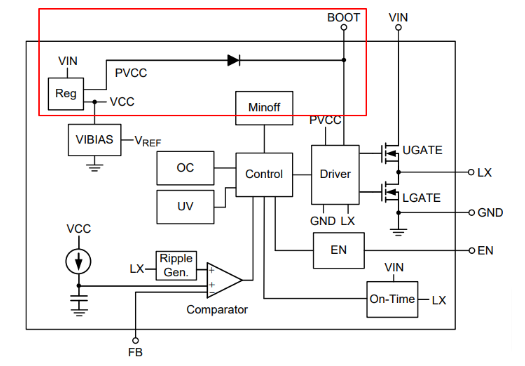

2. 內部電路：
3. 我什么需要自舉電路：
因為很多DC-DC 上管都由PMOS 改為NMOS,其實PMOS 作為上管時不需要自舉電路，所以說不是所有的DC-DC都需要自舉電路，接下來我們繼續探究NMOS作為上管時的開關原理,以及我們為什么需要將PMOS換為NMOS.
4. 為什么將PMOS更換為NMOS:
PMOS和NMOS因為其特性不同，應用領域和使用方式也不同，PMOS的外延層是P型材料，多數載流是空穴，NMOS的外延層是N型材料，多數載流子是電子，而電子的遷移率比空穴高2-3倍，因此在晶片面積相同的情況下，PMOS的導通電阻要比NMOS高2-3倍，反之相同導通電阻PMOS需要高于NMOS 2-3倍的晶片面積，這樣PMOS的寄生參數Qg等會比NMOS大，但是器件的熱阻比NMOS小，此外，PMOS的跨導也比NMOS小，所以響應速度會更慢。
5. 自舉電路工作原理：
BOOT電容的作用是在SW高電平時，利用電容兩端的電壓不能突變，會將BOOT腳的電壓泵至比SW高的電壓，維持上管的導通狀態。
上管導通時，LX=VIN, BS=PVCC-Vdiode+VIN
上管導通時，LX=0, BS=PVCC-Vdiode
5. 自舉電阻：
在有些DC-DC自舉電路中加入了電阻，一般叫做BOOT電阻，和BOOT電容構成了RC充電電路，BOOT電阻的大小決定了上管開關的速度，BOOT電阻越大，MOS管開的就越慢，這時SW的尖峰過沖就越小，EMI特性就越好，反之電阻越小，MOS管開的就越快，SW尖峰過沖就越大。所以有些DC-DC設計在SW引腳上預留RC對地吸收，缺點是增加了DC-DC的功率損耗。
以上，就是我今天為大家帶來的DC-DC自舉電路的知識分享，歡迎大家在評論區一起交流技術，共同進步！ 如果你有任何問題，歡迎留言，我也會盡力解答！
