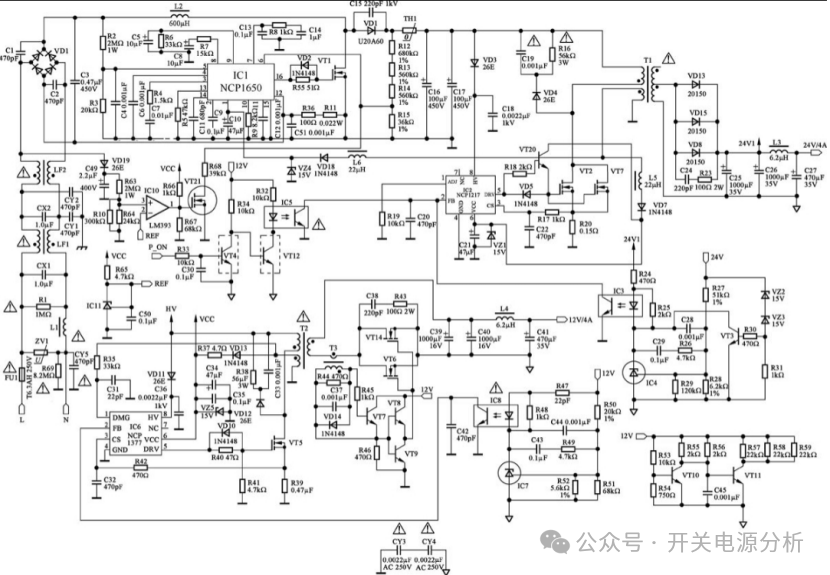

下圖為線路：

    電視機的電源輸入端同我們前面說的一款電視機一樣，都是市電電壓經保險管FU1，進入由R1、L1、CX1、LF1、CX2、CY1、CY2、LF2組成的差模共模濾波線路，濾除市電輸入交流電壓中的雜波和干擾，再經VD1、C3整流濾波后，生成一個高壓穩定的直流電壓。

    整流濾波后的直流電壓經分壓電阻R2、R3分壓后輸入到芯片1的第5腳（AC INPUT），輸出電壓的變化經R12、R13、R14、R15分壓后由芯片1的6腳輸入，芯片1內部根據這些參數進行對比與運算，改變輸出端芯片的第16腳的脈沖占空比，以維持輸出電壓的穩定。假設我們的輸入電壓降低，那么經過分壓電阻R12、R13、R14和R15的分壓，芯片6腳的輸入電壓降低，下圖為芯片內部機構圖：

    從圖中我們可以看到，當芯片6腳（FB）電壓降低，那么芯片1的16腳輸出的脈沖占空比就會變大；反之假如我們的輸入電壓升高，芯片1的16腳輸出的脈沖占空比變小。

    芯片的第16腳輸出脈沖信號經過驅動電阻R55后添加到驅動管VT1的柵極上，從而控制開關管的開關狀態；當VT1導通時，由整流橋VD1整流后的電壓經電感L2、VT1的漏極-源極到地，形成回路；當VT1截止時，由整流橋VD1整流輸出的電壓經電感L2、輸出二極管VD1、TH1、C16、C17到地，同時電壓對C16、C17充電，流過L2的電流呈減小趨勢，電感兩端必然產生左負右正的感應電壓，這一感應電壓與VD1整流后的直流分量疊加，在濾波電容C16、C17正端形成400V左右的直流電壓，不但提高了電源利用電網的效率，而且使得流過L2的電流波形和輸入電壓的波形趨于一致，從而達到提高功率因數的目的。

    當接通電源時，從功率因數校正電路輸出的高壓HV經過二極管VD11由芯片6的第8腳輸入，下圖為芯片6內部結構圖：

    HV輸入芯片后，芯片內部電流源對芯片6的第6腳外接電容器C34充電，當第6腳的供電電壓VCC達到12.5V時，電流源關斷；芯片6啟動，內部電路開始工作，從5腳輸出開關脈沖，輸出脈沖電壓經過電阻R40后加至VT5的柵極，使VT5工作在開關狀態；且開關變壓器T2自饋繞組感應的脈沖電壓，經VD13整流、C34濾波后產生直流電壓，加到芯片6的6腳，取代啟動電路為芯片6提供啟動后的穩定供電電壓。

    當芯片第5腳輸出高頻脈沖方波時，MOS管VT5導通，電壓HV經變壓器一次繞組-VT3漏極-源極-R39-地形成回路，變壓器一次繞組電流方向為上正下負，HV給變壓器上的電感進行充電儲能，根據變壓器同名端，那么二次側感應到的電流方向為上負下正，二次側電壓經T3、R45、VT7基極，加速輸出電壓下降歸零，當輸出低頻脈沖方波時，變壓器一次繞組電流為上負下正，二次側感應電流為上正下負，變壓器一次側上的能量傳輸到二次側，輸出電壓為12V。

    如果我們的輸出電壓過高時，電源的輸出電壓會經R50、R51分壓后，使誤差放大器芯片7的控制極電壓升高，芯片7的陰極（上端）電壓下降，流過光電耦合器芯片8中發光二極管的電流增大，其發光強度增強，則光敏三極管導通加強，使芯片6的第2腳電壓下降，經芯片6內部電路檢測后來控制開關管VT5提前截止，使開關電源的輸出電壓下降到正常值；反之，當輸出電壓降低時，經上述穩壓電路的負反饋作用，使開關管VT5導通時間變長，使輸出電壓上升到正常值。
