今天又來案例了，個人覺得還是比較經典，而且也是我工作以來第一次碰到這種問題，這個問題我們平時聽得很多，但真正碰到還是第一次，所以在這個平臺分享出來，避免大家再次踩坑。

熟悉以太網電路設計的朋友們，可能對MDI/MDIX以及極性翻轉這兩個概念不會陌生。我們先來看問題。

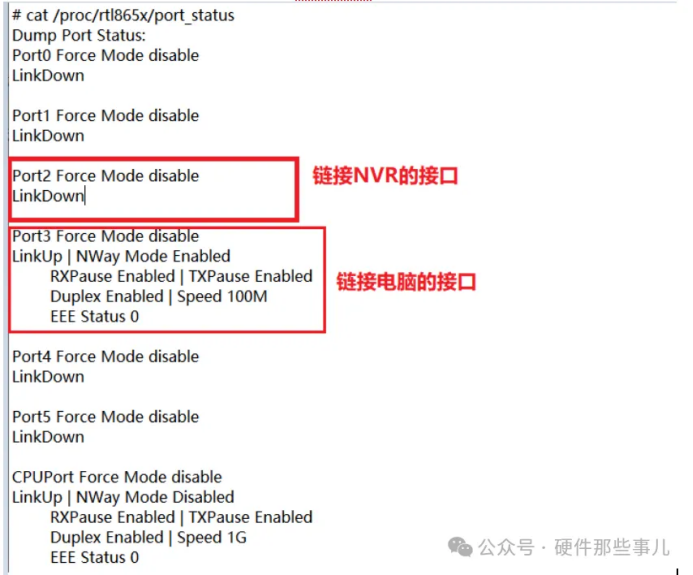

問題描述：一款百兆路由設備對接一款百兆NVR設備，在使用以太網網互聯的時候，發現網絡接口不能協商，通過遠程在路由設備串口里，讀取網絡接口狀態，確實顯示link down，確認問題確實存在，另也嘗試更換過網線，并沒有解決這個問題，同時兩款設備中間通過交換機連接，可以正常協商，網絡通信。如下為串口里讀取到的網絡端口狀態。

問題分析：基于NVR對接其它設備，與路由對接其它網絡設備都能正常協商，工作，因為兩款設備都是百兆設備，所以我們懷疑兩款設備的MDI接線是否標準？所使用的PHY，SW是否支持 MDI/MDIX & +/- auto crossover function？于是我們查閱路由主控規格書，明確支持MDI/MDIX。+/- 沒有明確說明。NVR設備方案未知。為了驗證這個問題，于是我們做了以下實驗。分別做一根，TX與RX交換線序的網線，和差分對內的+/-交叉的網線分別實驗。線序只修改網線的一端，另一端保持正常線序。正常線序一端我們連接電腦網口，修改線序后的網線分別連接路由和NVR測試。

路由主控關于MDI/MDIX 描述：

實驗結果：

1.使用TX與RX交換順序后的網線，分別對接路由和NVR，都可以正常協商。

2.使用差分對內的+/-交叉的網線，分別對接路由和NVR，發現路由是可以正常協商，但是NVR無法正常協商。

3.使用差分對內的+/-交叉的網線，用路由與NVR互連，發現可以正常協商。

實驗推測：

1.路由設備是支持MDI/MDIX 自動翻轉功能和差分對內 +/-極性自動翻轉功能。

2.NVR設備支持MDI/MDIX 自動翻轉功能，不支持差分對內 +/-極性自動翻轉功能。

原因分析：

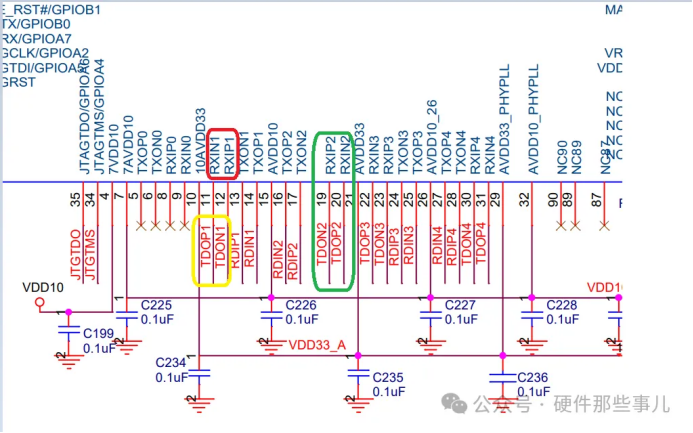

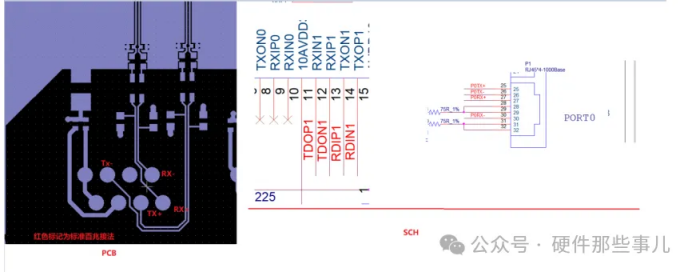

1.基于以上的實驗結論，我們檢查路由的原理圖設計發現SW 的出線出現了差分對內TX/RX ,以及P/N 的交叉。結合后面到RJ45的實際走線，以及layout對比，發現TX，RX接線是符合規范的，但是差分對內的+/-確實反接了。

2.基于以上路由的網絡接口設計交叉了P/N.這在實際應用中就要求與該設備對接的設備也必須支持+/-極性翻轉這個功能，如果對端不支持，就會出現不能協商的問題，而這次遇到的NVR因為是百兆方案，可能方案比較舊，正好不支持這個功能，于是就出現前面反饋的問題。

總結：

1.從PHY 和SWITCH的發展歷史看，最開始的芯片確實存在不支持MDI/MDIX 以及+/-極性翻轉功能。隨著技術的迭代，目前絕大部分芯片已經支持這兩個功能。

2.在實際現網應用中，如果一端設備出現了反接，要保證仍然可以正常使用，需要兩端設備都支持MDI/MDIX 以及+/-極性翻轉功能。

3.我們在做網口設計時，除非特殊情況，我們最好是按標準來設計，比如百兆網口1236就對應RX+，RX-,TX+,TX-。即使我們使用的芯片支持MDI/MDIX 與極性自動翻轉，也不要隨意改變，這樣可以保證我們兼容市面上所有的設備。

關于這個問題，我們是聽得多，遇到少。歡迎留言討論！
