由于我是電機控制軟件工程師，對硬件的知識掌握的很少很少。所以最近看了一下陳老師的硬件視頻，我把里面的一些知識進行匯總以便我后續學習，這也可以當一個資料寶典讓我不記得某些知識的時候方便查看。

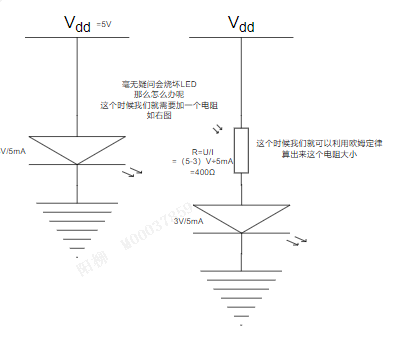

電阻限流：當供電電壓大于負載工作電壓時，可以利用電阻限流，原理如下圖所示：

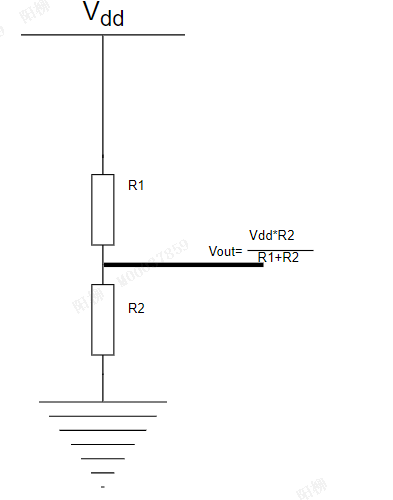

電阻分壓： 公式如下

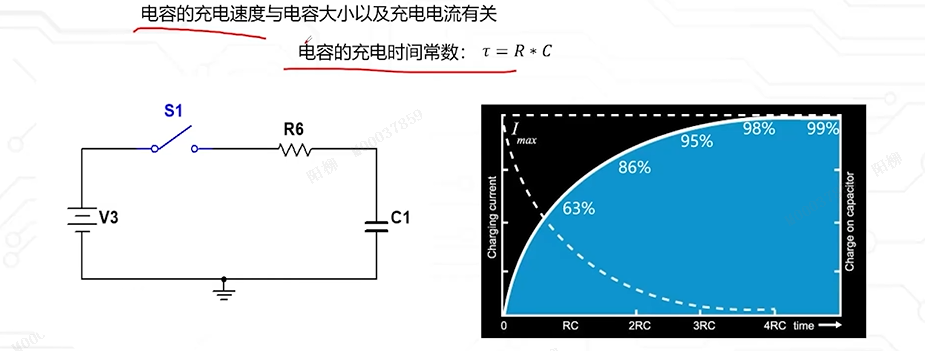

電容：電容兩端電壓不能突變，電容可以儲能。比如電池為5V，電阻為1K，電容為1uf，那么在1*1=1ms的時間內可以充電到5V*63%。
，
電容：濾波作用 ，當負載開關突然關斷時，電源來不及反應，一瞬間會將電源拉到0V左右，這個時候就需要加一個大電容，以防止拉到0V導致芯片復位現象。
電容的容抗：隔直通交，當電源的頻率或者電容值增大時，容抗（Rc）就減小，相應的電路中的電流就增大

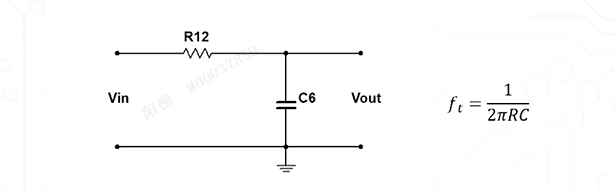

低通濾波電路：又稱為RC電路，低通濾波電路的截止頻率公式如下右邊所示，當輸入的頻率等于截止頻率的時候，他就會衰減為自身的0。707倍。當輸入大于截止頻率的時候就會相應的衰減，當小于截止頻率的時候，就會通過不進行衰減。比如當算出來的截止頻率為1K的時候。輸入1k，幅值為1V的VIN的時候，Vout則等于輸入的0.707倍，也就是Vout的輸出為1K，0.707V。這個的作用是可以濾除掉一些高頻的噪聲。

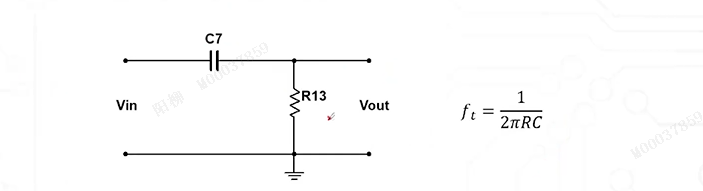

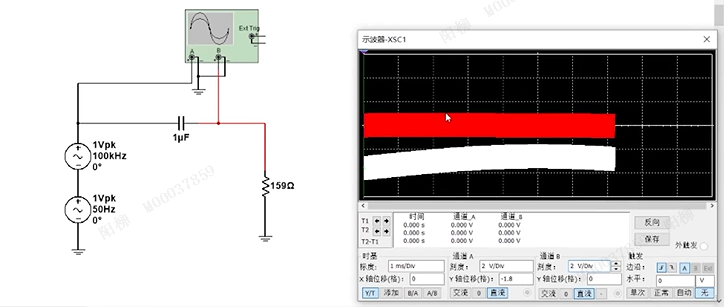

高通濾波電路：電路輸入為高頻信號的時候，當有一個低頻干擾就會導致輸入的電壓波形整體移動，如下圖：

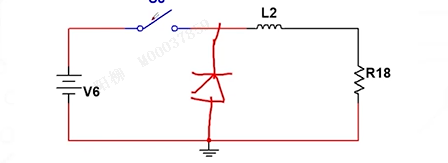

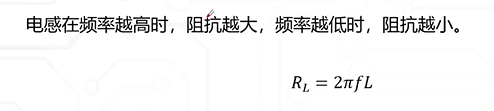

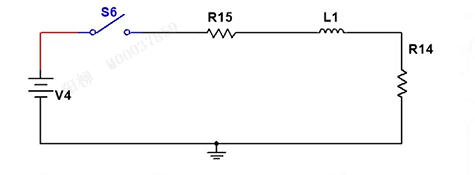

電感：流過電感的電流不能突變。電感只能限制電流的變化速度，不能改變電路的電流的最大值。當開關突然斷開時，由于電感兩端的電流不能突變，電感繼續放電，由于開關兩端斷開沒有回路，此時開關就相當于一個寄生電容（開關就相當于兩個鐵片，介質為空氣），則此時開關兩端的電壓會很高很高，嚴重會損壞開關器件。所以需要加一個二極管進行續流，如下所示

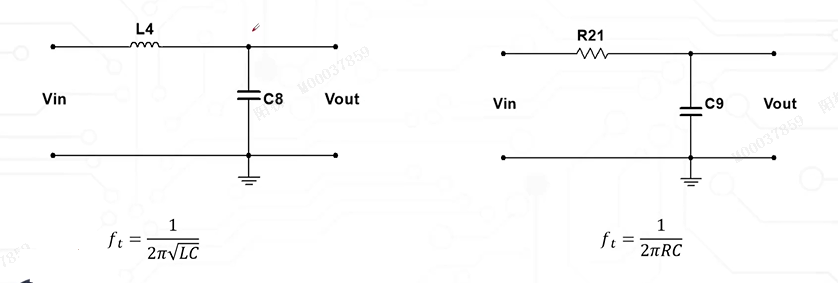

LC低通濾波電路：LC低通濾波電路比RC低通濾波，LR低通濾波電路的濾波效果更好。LC電路有兩個變量，衰減速度就越快，濾波效果就越好

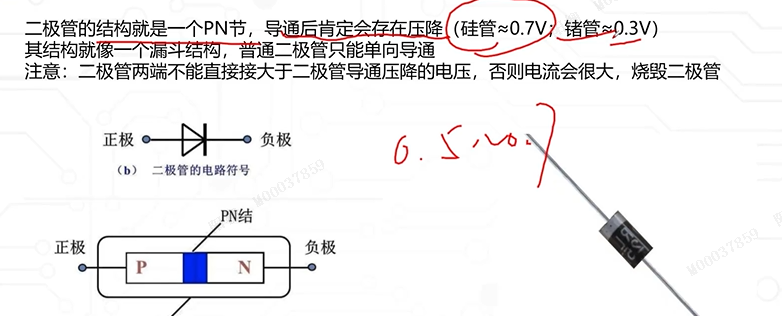

二極管：只要導通就會有0.7V的一個壓降 ，二極管的導通壓降不是恒定不變的，跟導通電流也有關系。電流越大，壓降越大。不能直接將二極管和電壓源并聯。

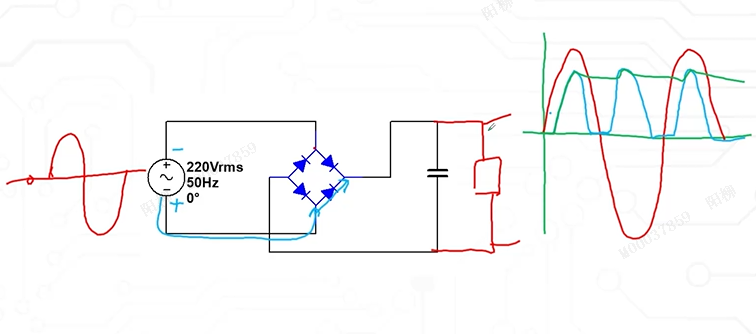

全波整流：當加了電容，分析電流的流向后，發現電流都是正向的。由于電容的儲能作用，電流則會被濾為直流。如右圖綠色線所示。

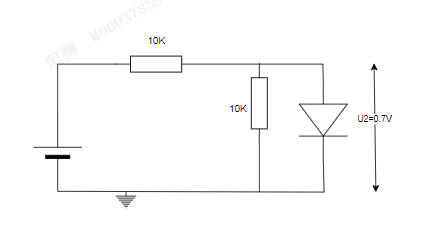

二極管的鉗位作用：當沒有二極管的時候，U2兩端的電壓則為電源電壓的二分之一，當加了二極管之后，由于二極管的壓降為0.7V，又由于電阻和二極管為并聯，則U2為0.7V。
穩壓二極管：穩壓二極管是工作在反向擊穿狀態，當其發生反向擊穿時，穩壓二極管兩端的電壓會保持在某個電壓值。

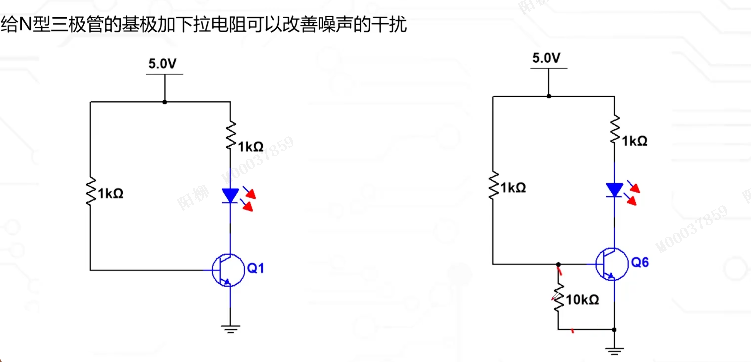

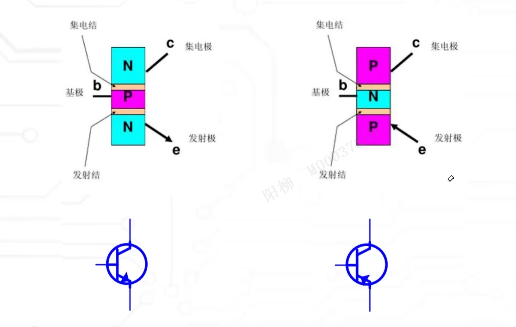

三極管：左邊圖當B極輸入一個高電平的時候導通，右邊當輸入一個低電平的時候導通。當三極管用作開關時，通常N型三極管控制負載的GND端，P型三極管控制負載的Vcc端

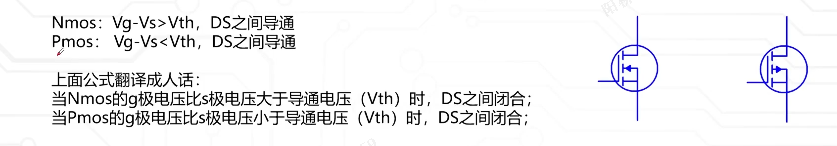

MOS管：是一個電壓控制電流型的器件，MOS管DS之間的電流可以雙向導通
