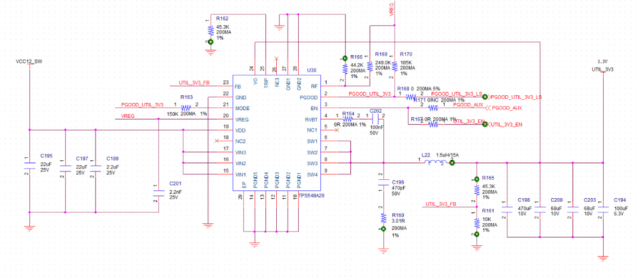

廢話不(bu)多(duo)說，直接上(shang)圖，發(fa)熱電路(lu)的原理(li)圖如(ru)下

再看(kan)一下PCB布(bu)局，看(kan)起來也(ye)沒問(wen)題(ti)

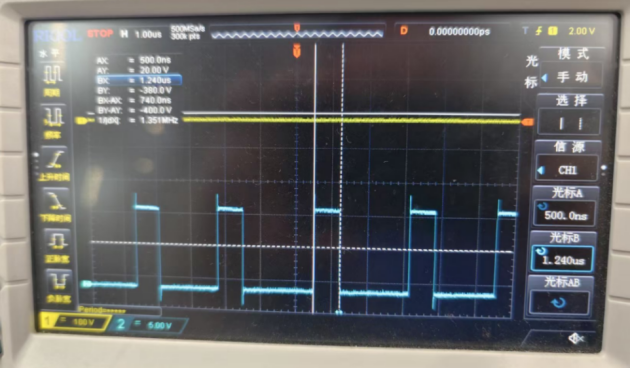

通過觀察SW處(chu)波形圖，可(ke)以(yi)判斷(duan)芯(xin)片此(ci)時處(chu)于CCM模式

通(tong)過波形及(ji)閱讀芯片手(shou)冊(ce)可以知道，buck芯片被配置成FCCM模式時(shi)，即使是(shi)在輕載(zai)時(shi)也(ye)是(shi)保持固定頻率，由(you)此導致輕載(zai)時(shi)效(xiao)率較(jiao)低，發(fa)熱較(jiao)大。

改成(cheng)DCM模式后(hou)SW引腳(jiao)波形

在這(zhe)里，介紹一下開關電源的工(gong)作模式，主要包(bao)括以下三種(zhong)

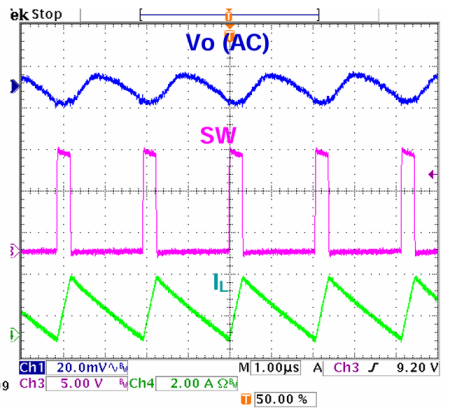

CCM（Continuous Conduction Mode，連續導通模式）??

電(dian)感(gan)電(dian)流在整個開(kai)關(guan)周期內始(shi)終大于零，波形連(lian)續(xu)。

波形(xing)特點(dian)：電(dian)流(liu)從最小(xiao)值(zhi)（>0）上(shang)升到峰值(zhi)，再下降(jiang)到初始值(zhi)，循環往復。

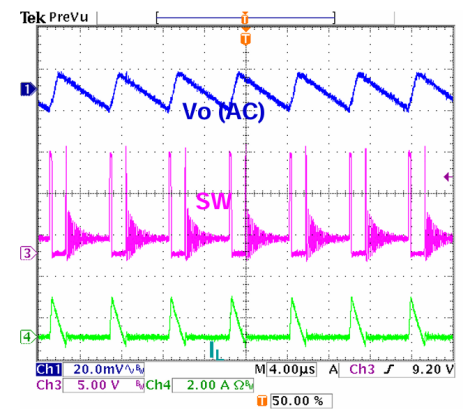

DCM（Discontinuous Conduction Mode，斷續導通模式）??

電感電流(liu)在(zai)每(mei)個周(zhou)期內(nei)會下降到零，并(bing)保(bao)持(chi)為零一段(duan)時(shi)間。

波形特點：電流從零(ling)(ling)上(shang)升(sheng)到(dao)峰值，下降(jiang)到(dao)零(ling)(ling)后維持零(ling)(ling)狀態，直到(dao)下一個周(zhou)期開始。

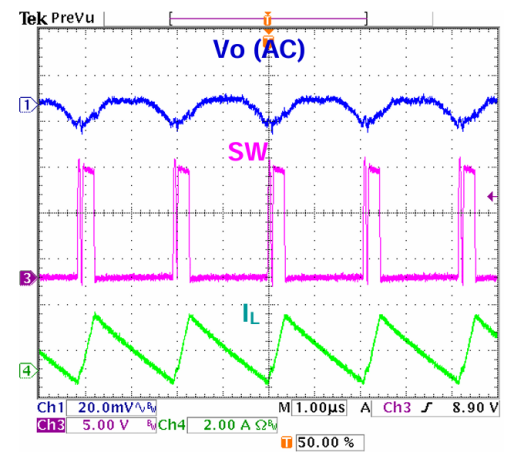

BCM（Boundary Conduction Mode，臨界導通模式）??

電感(gan)電流在開(kai)(kai)關周期結(jie)束時剛好(hao)降至(zhi)零，下一周期立即(ji)開(kai)(kai)始。

波形特點(dian)：介于CCM與DCM之間，電(dian)流在周期結束(shu)時為零(ling)，無零(ling)電(dian)流保持階段。
